久久青青无码av亚洲黑人,久久精品无吗鲁网中文电影,999ZYZ玖玖资源站永久,国产剧情AV福利体验观看,国产成 人 综合 亚洲网站,亚洲国产精品嫩草影院,欧美老妇AAAA片,粉嫩高中生洗澡偷拍视频,在线观看的资源网站,干爹你真棒插曲高清在线观看,欧美成a网,口爆吞精麻豆视频,午在线亚洲男人午在线,伊人久熟女,97精品人妻系列无码人妻,无码精品少妇在线人妻AV

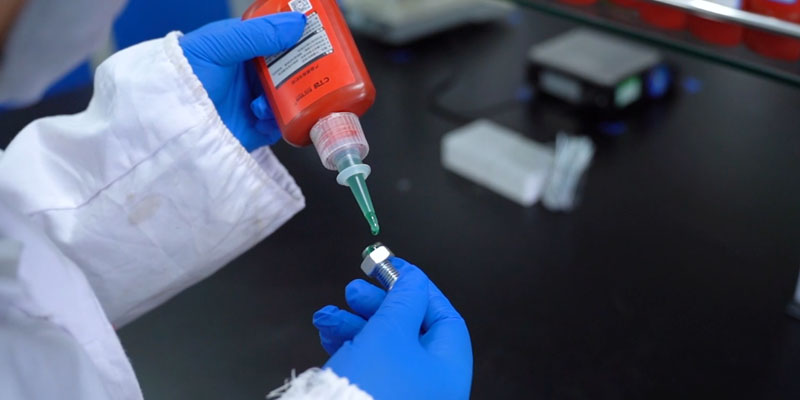

在螺紋膠的使用過程中，很多人將重點放在產品型號選擇上，卻忽視了涂覆前的預處理步驟。事實上，這些看似不起眼的操作，直接影響著膠層的最終牢固度。專業測試數據顯示，規范的預處理能讓螺紋膠的剪切強度提升 50% 以上，大幅降低后期松動風險。

第一步：徹底清潔螺紋表面，清除油污與雜質

工業生產或維修中，螺紋表面常殘留機油、切削液、鐵銹或粉塵，這些污染物會在膠層與螺紋間形成隔離層，導致膠層無法緊密附著。某機械廠曾因未清潔新加工螺栓的切削油，涂膠后僅運行 3 天就出現松動。正確做法是：用蘸有工業酒精或專用清洗劑的抹布反復擦拭螺紋，直至無油跡;若有銹跡，需用細砂紙打磨至露出金屬本色，再用壓縮空氣吹凈粉塵。對于油污嚴重的螺紋，可先用堿性除油劑浸泡 10 分鐘，沖洗干燥后再涂膠。

第二步：檢查螺紋配合間隙，避免過松或過緊

螺紋配合過松(間隙>0.2mm)會導致膠液填充不足，固化后膠層易受振動沖擊而斷裂;過緊則會使膠液被擠出，無法形成完整膠膜。建議用塞尺測量間隙，若過松，可先在螺紋上纏繞 1-2 圈生料帶(僅覆蓋 1/3 螺紋高度)，再涂膠;若過緊，需用絲錐或板牙修整螺紋，確保裝配時能順利擰入且無明顯晃動。某汽車維修店的實踐表明，調整間隙后，螺紋膠的抗振動性能提升 40%。

第三步：干燥處理，杜絕水分影響固化

潮濕環境或剛清洗過的螺紋會殘留水分，厭氧型螺紋膠遇水會延緩固化速度，甚至出現 “局部不固化” 現象。測試顯示，含水量>5% 的螺紋表面，膠層固化時間會延長 3 倍，強度下降 30%。處理方式：若環境濕度>80%，可用電吹風冷風檔吹干螺紋;低溫高濕環境下，可將螺紋加熱至 30-40℃(避免高溫破壞膠性)，保持 5 分鐘后自然冷卻，再進行涂膠。

第四步：區分材質特性，針對性預處理

不同材質的螺紋需差異化處理：鋁合金、銅等軟質金屬螺紋，需避免使用腐蝕性強的清洗劑，可選用中性清潔劑，防止表面氧化層被破壞;塑料螺紋則要檢查是否有毛刺，用細銼刀修整后，用異丙醇擦拭，避免清潔劑溶解塑料表面。某電子廠為塑料外殼螺紋預處理時，因誤用強溶劑導致螺紋開裂，更換預處理方案后，合格率從 65% 提升至 98%。

第五步：裝配前的膠液活化(針對低溫環境)

當環境溫度低于 15℃時，螺紋膠的固化活性會下降。此時可將膠瓶放入 30℃溫水中浸泡 5 分鐘(避免高溫)，讓膠液恢復流動性;涂膠后在螺紋附近用紅外燈(距離 30cm 以上)低溫烘烤，加速固化反應。某北方機械廠冬季施工時，通過此方法使膠層 24 小時固化強度達標率從 70% 提升至 100%。

這些預處理步驟看似簡單，卻能從根源上解決膠層附著不良、固化不完全等問題。無論是工業裝配還是家用維修，花 5-10 分鐘做好預處理，能讓螺紋膠的緊固效果事半功倍，顯著延長設備或物件的使用壽命。
